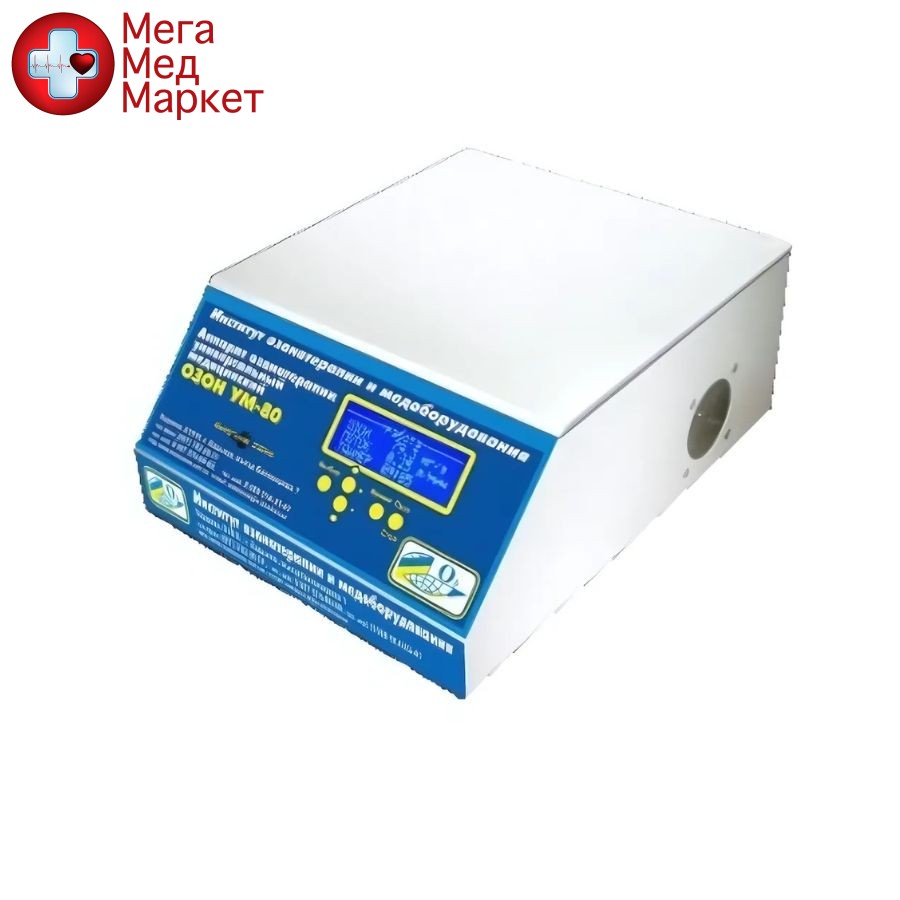

Аппарат озонотерапии универсальный медицинский «ОЗОН УМ-80»

Аппарат является универсальным, так как позволяет получать как низкие терапевтические концентрации озона (до 10 мг/л), так и высокие концентрации озона, применяемые в хирургии и дермато-косметологии (до 80 мг/л). На жидкокристаллическом дисплее озонатора с помощью клавиатуры устанавливаются и автоматически контролируются различные режимы: выбор, настройка, установка и работа, остановка и пуск, а также цифровые показатели концентрации озона, скорости потока и времени работы. Время установки рабочих режимов озонатора сокращено в несколько раз по сравнению с другими производителями.
Озонатор оснащен встроенными системами автоматики, предусматривающими его остановку или выключение при нарушении режимов работы и ошибочных действиях обслуживающего его оператора. Длительность работы озонатора при проведении процедуры задается врачом и отображается на дисплее монитора, а после её завершения аппарат автоматически выключается.
В аппарате гарантируется точность вырабатываемой концентрации озоно-кислородной смеси и её измерение с погрешностью до ± 10%, которая контролируется системой стабилизации, и впервые в мире для медицинских озонаторов, после определения величины вырабатываемой концентрации озона введена «обратная связь», т.е. система вторичного обратного автоматического регулирования, контроля и поддержания концентрации озона и других параметров работы установки.
Основные технические характеристики:

Доочищенный посредством дополнительно установленных фильтров кислород поступает в зазор между двумя диэлектриками — коаксиально вставленными одна в другую стеклянными трубками (двойной барьер-производство Германия). Одним электродом является металлизированная наружная поверхность трубки большего диаметра, а другим электродом является метализированная внутренняя поверхность трубки меньшего диаметра. При подаче на металлизированные электроды тока высокого напряжения, в зазоре между внешней и внутренней трубками возникает электрический разряд. Кислород, проходя через разрядный промежуток между двумя трубками (двойной электрический барьер разрядной камеры), нигде не соприкасается с металлом электродов, и соответственно, не происходит перенос ионов и молекул металла электродов и их окислов в озоно-кислородную смесь.
За счет дополнительно установленных фильтров двухступенчатой системы доочистки кислорода и конструкции разрядной камеры с «двойным барьером», при котором и кислород, и образовавшаяся озоно-кислородная смесь непосредственно с металлом электродов не контактируют, гарантируется чистота озоно-кислородной смеси. Принцип «двойного барьера» в разрядной камере используют все производители Германии, Италии, Англии, Франции. Во всех медицинских озонаторах электрический разряд проходит между двумя пластинами или трубками из нержавеющей стали «так называемый один барьер». По данным МГУ температура в точке разряда «однобарьерного озонатора» достигает 1000°С и поэтому возможен перенос ионов металла нержавеющей стали в озоно-кислородную смесь и далее в озонированный физраствор. При ремонте таких озонаторов, особенно после залива физраствором разрядной камеры, на внутренних поверхностях нержавеющих пластин видны множественные раковины, что говорит о том, что граммы металла ушли парентерально.
Для повышения надежности эксплуатации озонаторов в них применены импортные технологии и дизайн, новейшая электронная и элементная база, и новые корпуса относящиеся к классу установок с двойной изоляцией, обеспечивающие полную электробезопасность для обслуживающего персонала. Внутри «ОЗОН УМ-80» для защиты от превышения давления на входе кислорода установлен итальянский редуктор тонкой регулировки давления, а для обеспечения безопасной эксплуатации, пожаробезопасности и автоматического контроля превышения температуры разрядной камеры и внутренних систем, установлены высокочувствительные японские электронные датчики: давления, термодатчики, перегрузки электрической мощности, препятствующие заливу озонатора физраствором, и устройства отсекающие подачу кислорода и выключающие озонатор при малейшей опасности с указанием на цветном дисплее кода ошибки и звуковым сигналом.
В аппарате регулируется и устанавливается скорость подачи озоно-кислородной смеси 0,5; 1,0; 2,0 л/мин, которая задается и фиксируется на дисплее и жестко поддерживается автоматикой. Производитель обеспечивает гарантийный срок эксплуатациозонатора в течение 2 лет и послегарантийное его обслуживание в течение всего срока эксплуатации, но не менее 15 лет. Риск случайного ингаляционного воздействия озона сведен к минимуму за счет применения надежного каталитического деструктора, озоностойких материалов и герметичного выполнения всех соединений. В озонаторе установлена дополнительная функция «Время-счётчик», позволяющая руководителю контролировать и определять нарастающим итогом время работы персонала на озонаторе. Аппарат комплектуется базовым комплектом оснастки, а также Методиками озонотерапии утвержденными Минздравом Украины для выполнения различных манипуляций и более 30-ти методик озонотерапии. В базовый комплект оснастки входят: (устройство для барботажа воды или масел, деструктор для разложения отработанной озоно-кислородной смеси, иглы для озонирования физраствора с мандренами, трубка для подачи кислорода, озоностойкая трубка для подключения к озонатору оснастки и приспособлений, монтажный комплект — озоностойкие переходники и тройники. Бесплатно для покупателей аппаратуры на клинической базе института проводится тематическое усовершенствование врачей и медсестёр по курсу «Основы озонотерапии», включая применение озона в косметологии, с выдачей сертификата соответствующего образца.
Дополнительно к озонатору может поставляться металлическая передвижная тумбочка, которая используется вместо манипуляционного стола. Озонатор устанавливается сверху на тумбочку, закрепляется и используется мобильно, без привязки к централизованной кислородной системе, переезжая на колесиках в различные кабинеты. В тумбочке имеются полки для установки и фиксации озонируемого физраствора и аксессуаров, закреплены два кислородных адаптированных баллона на 5л (имеется разрешение на их использование на рабочем месте) с лучшим кислородным редуктором и огнепреградительным клапаном с соединительными трубками, переходниками и штуцерами. Тумбочка с 2-мя кислородными баллонами является самым дешевым, надежным и безопасным средством получения кислорода. В баллоне содержится 5л кислорода под давлением 160 кг/см² (атмосфер), следовательно из одного баллона можно получить для работы 5х160=800.0 литров кислорода. На барботаж и насыщение озоном 200мл флакона физраствора в течение 10 минут при потоке 0.5л/мин. расходуется 5л кислорода. В процедурную камеру ПК-8 набирается до 2 л ОКС, которой хватает косметологу на одного пациента. Таким образом, одного баллона хватит для насыщения озоном 600 флаконов физраствора или косметологам на 400 пациентов.
Возможность устанавливать на озонаторе различные сочетания параметров проведения процедуры (концентрацию озона, скорость подачи смеси и длительность её проведения), позволяет врачам проводить осмысленную, прогнозируемую, дозозависимую озонотерапию, тонко и точно дозировать количество озона, используя его так же, как и фармакологические средства.
За 18 лет применения озонатор «Озон УМ-80» зарекомендовал себя как надежный, безопасный источник медицинского озона, полностью отвечающий современным медицинским и санитарно-гигиеническим требованиям, сложный внутри, но очень простой в управлении и эксплуатации.
