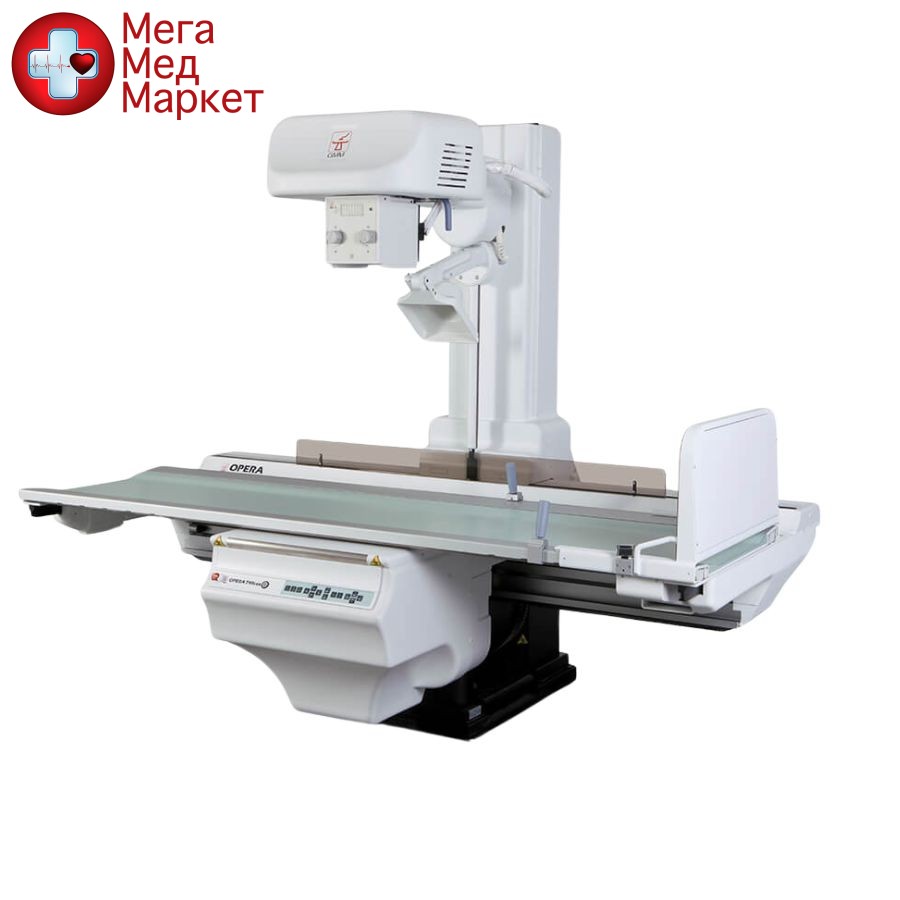

Система рентгенографическая и флюороскопическая OPERA T90cs (c плоскопанельным детектором 43х43 см)

OPERA – система, отличается высокой степенью интеграции, включая широкий спектр столов с дистанционным управлением, генераторов и цифровых систем формирования изображения. OPERA T90cs принадлежит к семейству столов с дистанционным управлением OPERA Т. В основе конструкции столов с дистанционным управлением семейства OPERA T лежат оригинальные передовые концепции и идеи; благодаря высокой степени модульности им можно добавлять различные конфигурации, соответствующие конкретными потребностями пользователя, обеспечивает оптимальное соотношение между эксплуатационными характеристиками и ценой.
Основные области применения
— гастроэнтерология
— миелография
— радиотерапия
— костный скелет
— педиатрия
— урология и гинекология
— экстренная медицина и травматология
Основные характеристики:
Усовершенствованная конструкция
Отсутствие конструктивных барьеров для обеспечения полного доступа к столу
Полный доступ к пациенту с любой стороны
Пульт управления интегрирован с генератором и цифровой системой
Выдвижная решетка
Индикация наклона и углов падения лучей на противне стола
Микропроцессорное управление
Чтобы гарантировать максимальную безопасность функционирования, высокую надежность и возможность контроля оборудования в реальном масштабе времени, включая функцию самодиагностики, все функции OPERA T90cs управляются микропроцессором.
Диагностический стол
Размеры стола 210х74 см и специальная система поворота 90/90 ° существенно уменьшают габариты оборудования. Конструкция стола позволяет операторам легко приближаться к пациенту с любой стороны. Пациент может легко подняться на стол и сойти с него как при горизонтальном, так и вертикальном положении.
Стойка рентгеновской трубки
Увеличены диапазоны перемещения стойки обеспечивают высокую гибкость применения системы OPERA T90cs.
Продольное перемещение трубки 188 см,
Продольное перемещение детектора: 154 см,
Переменная расстояние ‘фокус — детектор «в режиме непрерывной работы с заранее выбранными позициями 115, 135, 150 и 180 см позволяет получать в ходе кардиологических исследований и исследования легких изображения очень высокого качества. Фокусное расстояние 180 см позволяет проводить исследования легких и грудной клетки без использования дополнительной вертикальной стойки.
Исследование под углом:
40° при продольном перемещении на 45 см гарантирует выполнение полного исследования позвоночника под разными углами; кроме того, возможность выбора высоты среза позволяет оператору всегда содержать исследуемый объект в центре изображения
Вращения рентгеновской трубки:
Поворот на -18° облегчает выполнение контактной рентгенографии, когда кассета находится вне ЭСУ (например, конечностей). Поворот на + 180 ° обеспечивает выполнение экспозиции на вертикальной стойке и каталке.
Минимальное расстояние между пучком рентгеновских лучей и краем стола:
Расстояние 43 см облегчает выполнение эффективных урогинекологических исследований. Благодаря специальной конструкции, стол, расположенный в вертикальном положении, гарантирует высокую эффективность диагностики:
легко выполняются исследования с большими смещениями на напряженных конечностях, благодаря уменьшенной расстоянии ‘фокус — пол’;
исследования пациентов в выпрямленном положении оказывается очень простым, благодаря большому продольному перемещению и большом фокусном расстоянии, оператор может использовать для позиционирования пациента большое расстояние ‘фокус — пол «и большее пространство.
Гомотетична томография
Обычно томография включает перемещение значительных масс вещества, трудно совместимой с точностью движений: при работе с системой OPERA T90cs томографические исследования получают дополнительное преимущество благодаря усилиям, направленным на уменьшение движущихся масс, кроме того, цифровое управление гарантирует высокую точность и воспроизводимость результатов.
Основные характеристики:
возможность работы при углах от -90° до 90° при сканировании в обоих направлениях;
область томографии расширена до полного диапазона перемещения цифрового детектора;
углы 8°, 20° и 40°; — две скорости для каждого угла;
возможность перехода от томографии в рентгенографии на той же самой кассете;
выбор высоты среза в пределах от 0 до 330 мм;
автоматическое увеличение высоты среза в диапазоне от 1 до 10 мм, заданный заранее во время установки.
Рабочая станция получения снимков:
Полная DICOM совместимость
Монохромный медицинский монитор 19 дюймов
Расширенные возможности постобработки полученных изображений
Переплет изображений (опция)
Пульт управления
Концепция интеграции, которая лежит в основе системы OPERA, особенно подчеркнута в конфигурации пульта управления. Пульт управления содержит органы управления дистанционно-управляемым столом, генератором и телевизионной системой.
В результате оператор использует единый пульт управления со всеми командами, построенными по единой функциональной и эргономичной логике, что обеспечивает такие существенные преимущества системы как простота эксплуатации, уменьшенные размеры и эстетичный вид. Пульт управления установлен на соответствующей опорной стойке, расположенной на полу.
Рентгеновский генератор
Генераторы OPERA Т 50кВт характеризуются расширенным управлением с помощью компьютера, который обеспечивает:
высокую стабильность,
высокий контраст,
минимальную дозу на пациента.
Функции управления разработаны так, чтобы быть простыми и легкими в использовании оператора. Автоматический контроль экспозиции и анатомическое программирования обеспечивают управление и автоматическую оптимизацию экспозиции для выбранного исследования.
Цифровой плоскопанельный детектор
размер 43х43 см;
тип подключения детектора — фиксированный;
размер пикселя 140 мкм;
размер матрицы 3072х3072;
разрешение 3.5 lp / mm
DRYSTAR 5302 высокопроизводительный компактный медицинский принтер
Важная особенность — прямой (без искривлений) путь пленки при печати, что исключает возможность ее смять
все стандартные форматы: 8×10, 10 x 12, 11 x 14, 14 x 14 14×17 дюймов;
производительность: 8 x 10 дюймов — 140 пленок в час, 14×17 дюймов — 75 пленок в час; 2 размера в прямом доступе
принтер имеет 2 лотка для пленки различных форматов вместимостью по 100 листов каждый.
